HANDY 400 – Pedana modulare professionale 2 × 1 m
La HANDY 400 è una pedana modulare professionale in alluminio, progettata per realizzare piani sopraelevati destinati ad allestimenti, aree espositive, passerelle e strutture temporanee, sia in ambienti interni sia all’aperto.
La struttura è stata sottoposta a verifica di idoneità statica secondo le NTC 2018 e l’Eurocodice 9 – UNI EN 1999, nella configurazione e nei limiti d’impiego indicati nel manuale tecnico.
Caratteristiche tecniche
- Dimensioni del modulo: 2.000 × 1.000 mm
- Superficie: 2 m²
- Altezza regolabile: da 40 a 60 cm
- Regolazione delle gambe: fori con passo di 10 cm
- Peso del modulo completo: 43 kg, comprese gambe e piano
- Struttura: lega di alluminio 6061-T6
- Telaio perimetrale in alluminio: altezza 80 mm

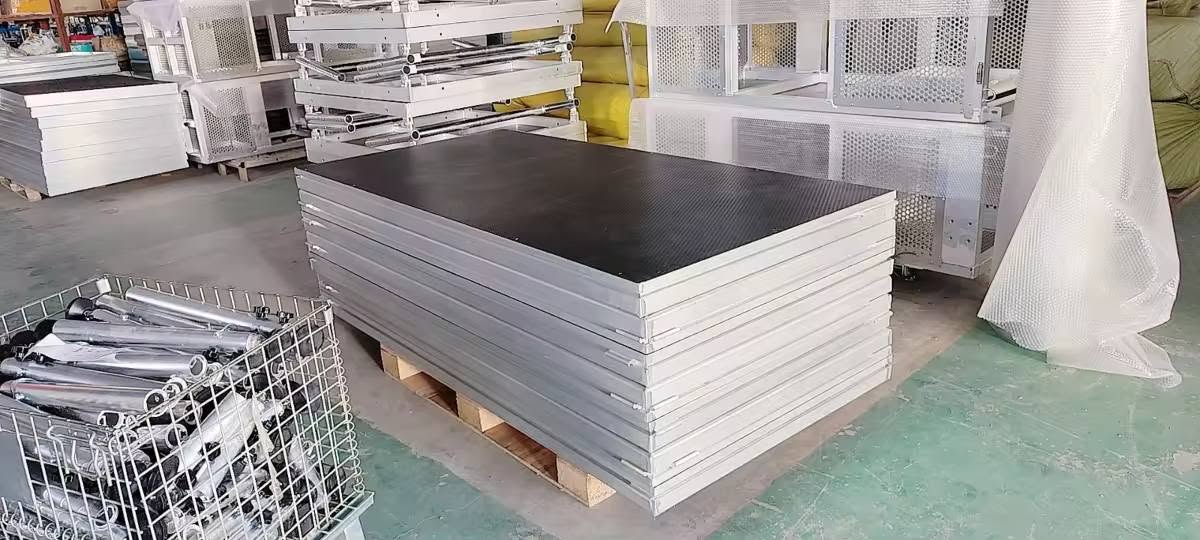

- Piano di calpestio: compensato da 18 mm
- Superficie: antisdrucciolo e idrorepellente

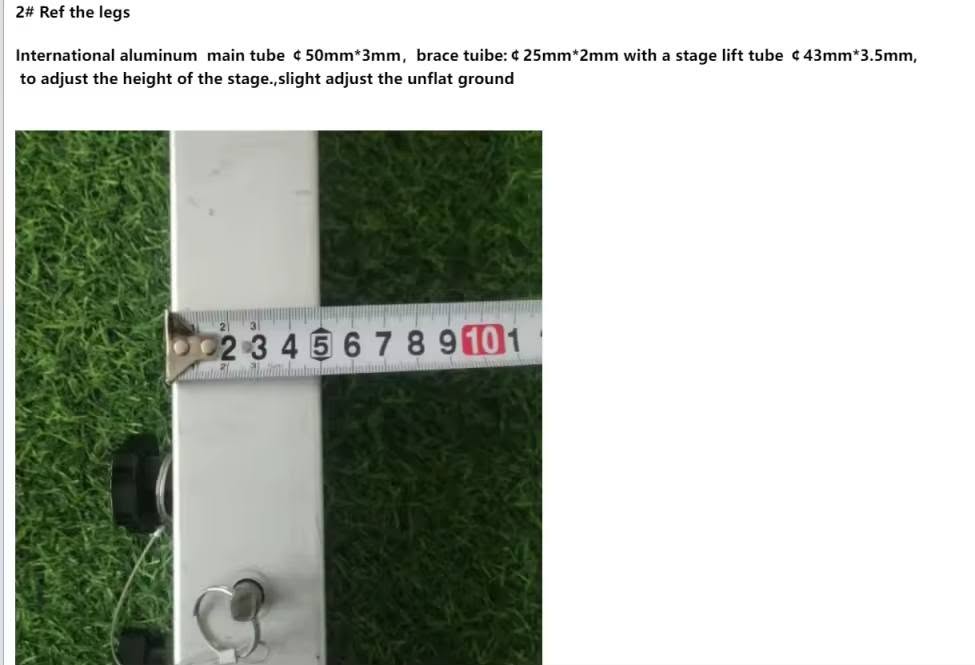

- Gambe telescopiche: sezione 50 × 50 × 3 mm

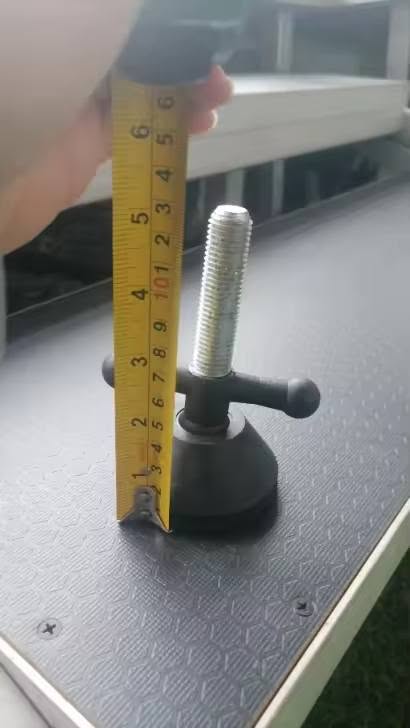

- Piedini a coppa regolabili per il livellamento
- Collegamento modulare mediante agganci scorrevoli perimetrali
- Rinforzo inferiore con tre traversi trasversali e corrente longitudinale centrale
- Utilizzo previsto: interno ed esterno, rispettando le prescrizioni del manuale
Portata verificata
- Carico uniformemente distribuito: 2,00 kN/m², pari a circa 200 kg/m²
- Portata complessiva del modulo: circa 400 kg uniformemente distribuiti
- Carico concentrato massimo: 1,00 kN, pari a circa 100 kg, su un’impronta di 50 × 50 mm
- Altezza massima certificata del piano: 60 cm
Verifica strutturale
La HANDY 400 è stata verificata secondo:
- NTC 2018 – D.M. 17 gennaio 2018
- Circolare applicativa 21 gennaio 2019 n. 7
- Eurocodice 9 – UNI EN 1999, relativo alla progettazione delle strutture in alluminio
La relazione tecnica attesta l’idoneità strutturale del prodotto alle condizioni previste dal manuale d’uso e manutenzione.
Sistema modulare
I moduli possono essere affiancati per realizzare superfici di differenti dimensioni. Gli elementi adiacenti devono essere collegati utilizzando gli appositi agganci scorrevoli, in modo da ottenere un insieme serrato, stabile e complanare.
I moduli isolati e non collegati non possono essere impiegati per superfici destinate al transito delle persone.
Utilizzo all’aperto
Per l’impiego esterno è obbligatorio:
- collegare tutti i moduli tra loro;
- ancorare la struttura al piano di posa oppure applicare una zavorra adeguata;
- utilizzare almeno 116 kg di zavorra per ciascun modulo, salvo differenti valutazioni del progetto dell’allestimento;
- sospendere l’utilizzo e mettere in sicurezza la struttura in presenza di raffiche superiori a 60 km/h, o al limite inferiore stabilito dal progetto dell’evento;
- utilizzare piastre di ripartizione su terreni cedevoli;
- evitare ristagni d’acqua;
- asciugare e conservare le pedane al coperto dopo ogni impiego esterno.
In presenza di teli, fondali, tamponamenti perimetrali o coperture è richiesta una specifica verifica dell’allestimento. In tale configurazione, la relazione indica una zavorra minima di 228 kg per modulo.
Avvertenze importanti
- La portata di 400 kg è riferita a un carico uniformemente distribuito sull’intera superficie e non concentrato in un solo punto.
- La pedana deve essere installata su una superficie portante, stabile e livellata.
- Con altezza del piano superiore a 50 cm devono essere previste le necessarie protezioni anticaduta secondo il progetto dell’allestimento.
- La configurazione descritta nella relazione non è direttamente idonea come piano di palco accessibile al pubblico, salvo specifica riqualificazione e verifica dell’intero allestimento.
- Il montaggio deve essere effettuato da personale addestrato.
- Il modulo, pesando 43 kg, deve essere movimentato da due operatori.
- Eventuali modifiche, riparazioni non autorizzate o impieghi diversi da quelli previsti richiedono una nuova valutazione tecnica.
Portata verificata: 200 kg/m², pari a 400 kg complessivi uniformemente distribuiti sul modulo 2 × 1 m. Carico concentrato massimo: 100 kg su superficie 50 × 50 mm. Idoneità strutturale verificata secondo NTC 2018 ed Eurocodice 9 per impiego interno ed esterno, nel rispetto del manuale tecnico.
Certificazione
La pedana HANDY 400 è accompagnata da:
- Relazione tecnica strutturale
- Verifica statica
- Dichiarazione di conformità
- Etichetta identificativa del prodotto
- Manuale di uso e manutenzione
