Il supporto definitivo per i tuoi carichi più pesanti

Quando devi sollevare intere pareti di LED wall, grandi americane cariche di motorizzati o sistemi audio massicci, l’LS-17 è l’unica scelta logica. Questo elevatore telescopico ridefinisce il concetto di robustezza, offrendo una stabilità che comunica sicurezza istantanea a tutto il team di lavoro.

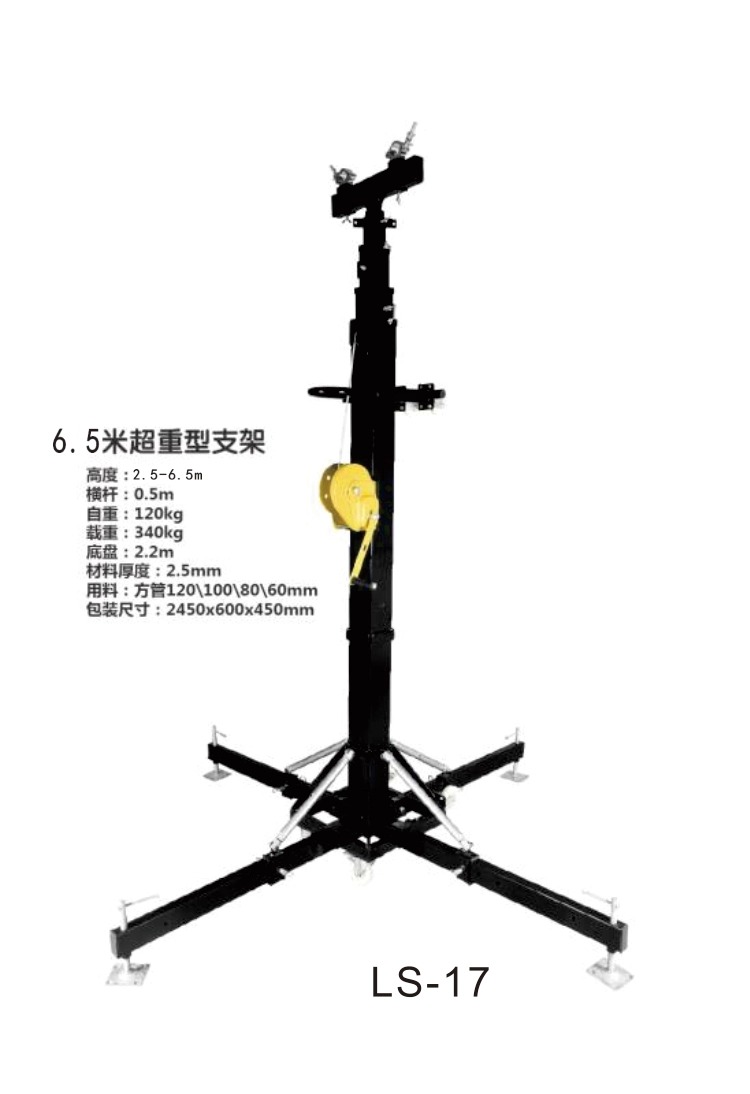

SPECIFICHE TECNICHE

Peso: 120 kg

Carico massimo: 340 kg

Altezza minima: 2,5 m (8 piedi)

Altezza massima: 6,5 m (25 piedi)

Base aperta: 2,2 m (7,1 piedi)

Dimensioni della confezione: 2,45*0,6*0,45 m

Zero flessione alla prova TÜV

L’LS-17 è stato provato a carico da TÜV Rheinland (Guangdong) Ltd. — rapporto CN24FUU9018 del 20/12/2024 — con 300 kg applicati a 4 metri di altezza. Inflessione residua misurata: 0 mm.

La verifica è fatta per calcolo analitico secondo Eurocodice 3 (EN 1993-1-1), con acciaio assunto conservativamente S235 e coefficienti di carico EN 1990:

• Instabilità a compressione della colonna: alla portata massima dichiarata la colonna lavora al 5,6% della propria resistenza. Il tasso di utilizzo ammesso è 100%.
• Stabilità al ribaltamento con vento a 6 m/s, colonna a 6,5 m e base 2,2 m: fattore di sicurezza 22,1, contro un minimo normativo di 1,5. Quattordici volte il requisito.

I dispositivi di sicurezza:

Argano self-locking automatico. Blocca la rotazione inversa del tamburo al rilascio della manovella. Il bloccaggio è automatico e non richiede nessuna azione dell’operatore: molli la manovella e il carico resta dov’è.

Manovella removibile. Si toglie dopo aver portato il carico in quota, così nessuno può far ruotare il tamburo per sbaglio durante l’evento.

Fine corsa meccanico su ogni stadio. Arresti fisici che impediscono l’estrazione accidentale di una sezione oltre il limite di progetto.

Bloccaggio delle gambe. Fermi che tengono le quattro gambe stabilizzatrici in posizione aperta e impediscono la chiusura accidentale sotto carico o per urto.

Piedini regolabili sulle quattro gambe. Livellano su superfici moderatamente irregolari e allargano l’appoggio, riducendo la pressione sul suolo.

Discesa controllata e frenata tramite la funzione di rilascio dell’argano.

In configurazione di lavoro il carico non grava sulle ruote ma sulle gambe stabilizzatrici: le ruote si sollevano da terra. Significa che sposti la torre scarica rotolandola, poi apri le gambe e da quel momento il peso scarica sulla base. È il motivo per cui una torre su ruote è più veloce da posizionare di un cavalletto che devi portare a mano in due.

Modo d’uso

• Posiziona l’elevatore su una superficie piana e stabile.
• Apri le gambe di supporto assicurandoti che siano bloccate correttamente Fissa il carico (fari o americana) utilizzando gli accessori di rigging compatibili.
• Utilizza la manovella per sollevare i profili telescopici fino all’altezza desiderata, avendo cura di inserire i bulloni di sicurezza in ogni stadio durante la salita.
• Prima dello smontaggio, assicurati che l’area sottostante sia libera e procedi con la discesa controllata tramite il verricello.
